Խոնավության դիմացկուն գծային փուլեր

Moisture Resistance Linear Stages, also known as moisture-proof linear modules, is a linear motion device designed for humid environments. Its core function is to resist the erosion of water vapor, condensed water, and high humidity environments through material selection and structural design, while maintaining high-precision linear motion capabilities. The focus of its protection is to prevent component rust, electrical short circuits, or reduced transmission accuracy caused by moisture infiltration. Moisture Resistance Linear Stages are suitable for scenarios with high humidity but no direct liquid impact (such as environments with relative humidity>85%), իսկ պաշտպանության մակարդակը սովորաբար հասնում է IP64-ի (ջրի դեմ ջրի) կամ ավելի բարձր՝ փոշու և խոնավության կրկնակի դիմադրությամբ:

TԽոնավության դիմադրության գծային փուլերի տեխնիկական միջուկը խոնավության ներթափանցման ճանապարհը փակելու և բաղադրիչների կոռոզիոն դիմադրության բարձրացման սիներգետիկ էֆեկտն է.

1). Կնքման պաշտպանության մեխանիզմ.

Կեղևի միացումները լցրեք առաձգական հերմետիկ շերտերով (օրինակ՝ EPDM ռետինով)՝ ձևավորելու առաջին ֆիզիկական պատնեշը՝ կանխելով խոնավության մուտքը մոդուլ բացերի միջով: Ներքին և արտաքին օդի ճնշումը հավասարակշռելու համար շնչառական փականի ձևավորում ընդունելը, ջերմաստիճանի փոփոխություններից առաջացած խտացումից խուսափելը (օրինակ՝ ջերմաստիճանի տարբերությունների հետևանքով առաջացած «խտացում») և օդի հոսքի հետ արտաքին խոնավության ներծծումը կանխելու համար:

2). Նյութերի խոնավության դիմադրության բնութագրերը.

Հաղորդման բաղադրիչները (օրինակ՝ գնդիկավոր պտուտակներ և ուղեցույցներ) պատրաստված են չժանգոտվող պողպատից (օրինակ՝ 304/316L) կամ մակերեսի վրա նիկել ֆոսֆորի համաձուլվածքից՝ մետաղի վրա ջրի գոլորշիների կոռոզիայի արագությունը նվազեցնելու համար: Սինխրոն գոտին պատրաստված է ջրակայուն պոլիուրեթանային նյութից, որպեսզի կանխի գոտին կարծրանալը կամ կոտրվելը երկարատև խոնավ միջավայրի պատճառով:

3). Էլեկտրական խոնավության-ապակայուն դիզայն.

Շարժիչի և կոդավորիչի միջերեսը հագեցած են անջրանցիկ միակցիչներով (օրինակ՝ M12 ավիացիոն խրոցակներ), իսկ ներքին տպատախտակը ցողվում է երեք հակահամաճարակային ներկերով (խոնավ-ապակ, բորբոսից պաշտպանող, հակաաղի ցողում)՝ խոնավությունից կարճ միացումներ չառաջացնելու համար:

Խոնավության դիմադրության գծային փուլերը բաղկացած են երեք հիմնական մոդուլներից.

1). Խոնավության դիմացկուն պատյան.

Նյութը՝ ալյումինի համաձուլվածք (մակերեսային անոդացված) կամ չժանգոտվող պողպատ, պատյանը կիրառում է անխափան ինտեգրված ձուլման գործընթացը՝ առանց գամերի՝ բաց բացերը նվազեցնելու համար;

Կնքման ձևավորում. Եզրը հագեցած է U-ձևավոր կնքման ակոսներով, որոնք ներկառուցված են հարմարեցված ռետինե հերմետիկ ժապավեններով, իսկ հիմնական մասերը (օրինակ՝ ելքի անցքերն) օգտագործում են պարուրաձև անջրանցիկ գեղձի գլուխներ:

2). Փոխանցման համակարգ.

Գնդիկավոր պտուտակի տեսակը. չժանգոտվող պողպատից պտուտակ՝-ինքնաքսող փակ առանցքակալներով, ընկույզ՝ ներկառուցված-փոշու շրթունքով, որը թույլ չի տալիս խոնավության մուտքը վազքուղի;

Գոտի համաժամանակյա տեսակը. ճախարակը մշակվում է ալյումինե խառնուրդով կոշտ անոդիզացմամբ, իսկ համաժամանակյա գոտին ներկառուցված է ապակե մանրաթելային ամրապնդող շերտով` բարձրացնելու առաձգական և հիդրոլիզի դիմադրությունը:

3). Օժանդակ պաշտպանիչ բաղադրիչներ.

Խոնավության կլանում

Դիվերսիոն կառուցվածք. Դրենաժային անցքեր նախագծված են պատյանի ներքևի մասում, որպեսզի ուղղորդեն պատահաբար ներթափանցված հեղուկների արտահոսքը և խուսափեն ջրի կուտակումից:

Խոնավության դիմացկուն գծային մոդուլները հավասարակշռում են պաշտպանիչ կատարողականությունը և ծախսերը խոնավության նկատմամբ զգայուն սցենարներում «ճշգրիտ պաշտպանություն+նյութական արդիականացման» ռազմավարության միջոցով, հատկապես հարմար է ավտոմատացման սարքավորումների համար, որոնք երկար ժամանակ պետք է ենթարկվեն խոնավ օդի, բայց կարիք չունեն շփվելու հեղուկ ջրի հետ:

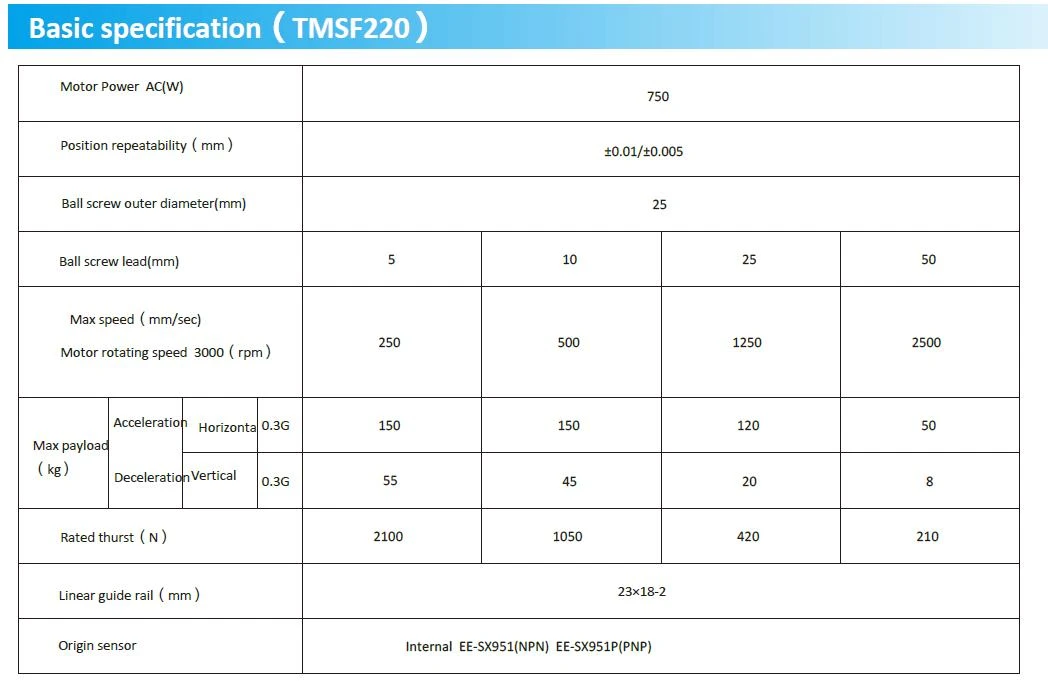

Այստեղ մենք ներկայացնում ենք պտուտակային Drive IP65 Անջրանցիկ գծային մոդուլներ, TMSF220, հետևյալ տվյալներով.
Դուք կարող եք դիտել ավելի շատ նախագծեր կամ այցելել մեր տեսանյութերի պատկերասրահը Youtube-ի միջոցով՝ https://www.youtube.com/@tallmanrobotics

Կիրառման սցենարներ-իցԽոնավության դիմադրության գծային փուլեր

1). Սննդի և դեղագործական արդյունաբերություն.

Թխելու սարքավորումների խմորի փոխանցման գործընթացում խոնավության դիմադրության գծային փուլերը կարող են դիմակայել գոլորշու միջավայրի հետևանքով առաջացած փոխանցման բաղադրիչների կոռոզիային՝ ապահովելով խմորի քանակական կտրման ճշգրտությունը (սխալ.<1%);

Դեղագործական արտադրամասի պենիցիլինի շշերի լցոնման գծում մոդուլը մղում է լցման գլուխը բարձրացնելու և իջեցնելու համար, որպեսզի պտուտակը չժանգոտվի խոնավ և տաք օդի պատճառով՝ համապատասխանելով GMP մաքրության չափանիշներին:

2). Էլեկտրոնային արտադրություն և կիսահաղորդիչներ.

LCD վահանակի արտադրության գծի ապակե ենթաշերտի մշակման սարքը կայունորեն գործում է բարձր խոնավության մաքուր սենյակում (խոնավությունը 60% -70%)՝ խուսափելու խոնավության ազդեցությունից ճշգրիտ դիրքավորման ճշգրտության վրա (± 0,02 մմ);

Կիսահաղորդչային փաթեթավորման սարքավորումների զոդման մեքենայի հարթակը կանխում է ուղեցույցի կոռոզիան թթվային ջրային գոլորշիներով, որոնք առաջանում են փաթեթավորման գործընթացում հոսքի ցնդման արդյունքում:

3). Գյուղատնտեսության և շրջակա միջավայրի մոնիտորինգ.

Ջերմոցի ավտոմատ արևապաշտպան համակարգը շարժվում է արևապաշտպան ցանցի մոդուլներով, որը կարող է դիմակայել բարձր խոնավությանը (90%-ից ավելի) և թունաքիմիկատների մառախուղի էրոզիային և ունի ավելի քան 5 տարի ծառայության ժամկետ;

Օդերեւութաբանական կայանի լյուվեր տուփ բարձրացնող սարքը պահպանում է կայուն շարժումը ափամերձ խոնավ կլիմայական պայմաններում՝ ապահովելով ջերմային և խոնավության սենսորների ճշգրիտ տրամաչափումը։

4). Բժշկական սարքավորումներ.

Սարքավորումների մաքրման գիծը ախտահանման մատակարարման կենտրոնում կառավարվում է մոդուլային զամբյուղներով՝ դիմակայելու բարձր ջերմաստիճանի գոլորշու (80 աստիճանից բարձր) և մաքրող միջոցի մառախուղին՝ նվազեցնելով սպասարկման հաճախականությունը.

Լաբորատոր ավտոմատացման սարքավորումների նմուշների տեսակավորման հարթակը թույլ չի տալիս, որ կենսաբանական նմուշների սառնարանային միջավայրում առաջացած կոնդենսացիոն ջուրը ազդի փոխանցման կայունության վրա:
